ドアミラー自動格納化キット参考取付説明書
200系 ハイエース 4型前期用 H25.12-H29.11

車のグレード・年式・オプション等によって説明書記載の配線色と異なる場合がございます。 取り付けの際は必ず、テスターにて出力確認をお願いいたします。 掲載内容を基に装着し本ユニット及び車両部品が破損しても弊社では保証出来ません。 すべての車種では御座いませんが、アンロック線（緑）は繋ぐと誤作動する場合があります。 その場合は対応車種ではない為、アンロック線を繋がずキーオン展開パターンでご使用ください。

▼取付方法　手順1

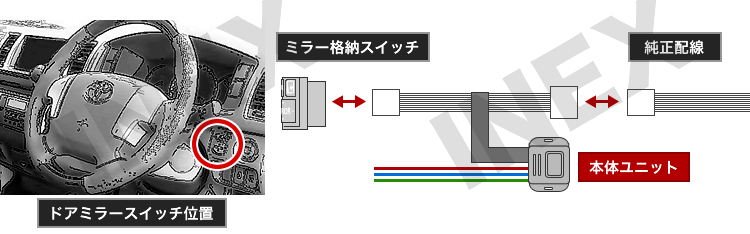

ハンドル横にあるドアミラー格納スイッチ裏のコネクタを外し、 本体ユニットから出ているコネクタを割り込ませてください。

---

▼取付方法　手順2

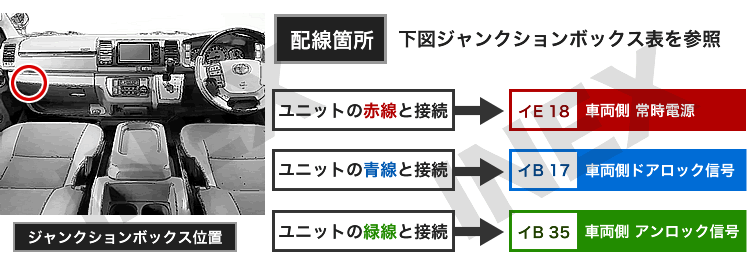

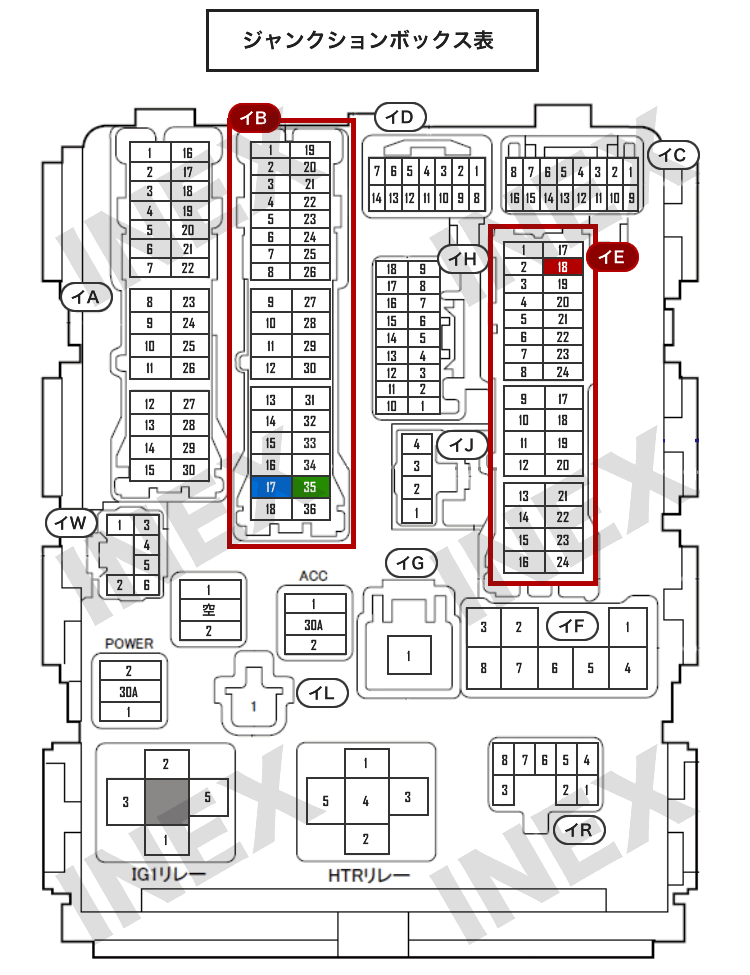

助手席側グローブボックス裏にあるジャンクボックスから各配線を接続します。 本体ユニットの赤線とジャンクボックス番号表のイE18番 常時電源と接続 本体ユニットの青線とジャンクボックス番号表のイB17番 ドアロック信号線と接続 本体ユニットの緑線とジャンクボックス番号表のイB35番 アンロック信号線と接続 施錠でミラー収納、解錠でミラー展開設定になります。 ※イB35番 アンロック信号線と本製品の緑配線を接続しなければ、 施錠でミラー収納、キーオンでミラー展開設定に変更する事が可能です。
