ドアミラー自動格納化キット参考取付説明書
200系 ハイエース 4型後期〜現行用 H29.12-

車のグレード・年式・オプション等によって説明書記載の配線色と異なる場合がございます。
取り付けの際は必ず、テスターにて出力確認をお願いいたします。
掲載内容を基に装着し本ユニット及び車両部品が破損しても弊社では保証出来ません。

すべての車種では御座いませんが、アンロック線（緑）は繋ぐと誤作動する場合があります。
その場合は対応車種ではない為、アンロック線を繋がずキーオン展開パターンでご使用ください。

▼取付方法　手順1
ハンドル横にあるドアミラー格納スイッチ裏のコネクタを外し、
本体ユニットから出ているコネクタを割り込ませてください。






▼取付方法　手順2

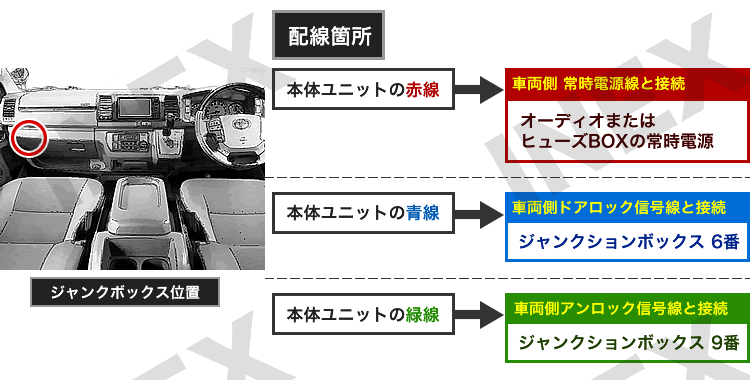

助手席側グローブボックス裏にあるジャンクボックスから各配線を接続します。
■本体ユニットの赤線と常時電源線を接続
オーディオ又はヒューズBOXの常時電源（テスタ等でご確認ください。）

■本体ユニットの青線とドアロック信号線を接続

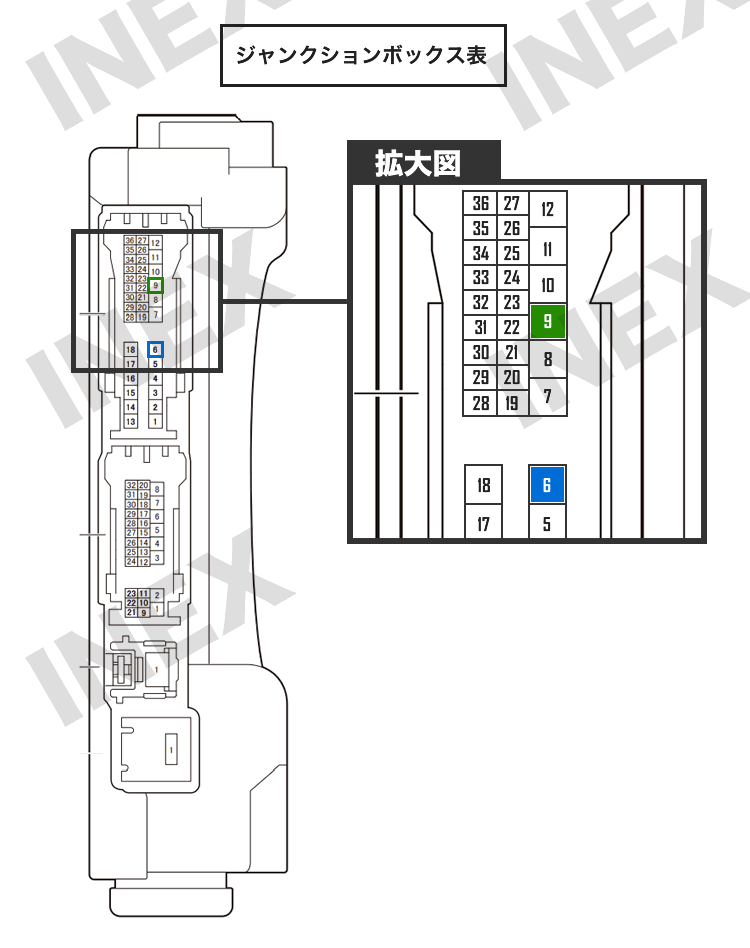

ジャンクションボックスの6番

■本体ユニットの緑線とアンロック信号線と接続
ジャンクションボックスの9番

上記通り接続すれば、施錠でミラー収納・解錠でミラー展開の設定になります。

※アンロック信号線と本製品の緑配線を接続しなければ、 施錠でミラー収納、キーオンでミラー展開設定に変更する事が可能です。
