ドアミラー自動格納化キット参考取付説明書
セレナ C25 後期　H19.12-H22.10

車のグレード・年式・オプション等によって説明書記載の配線色と異なる場合がございます。
取り付けの際は必ず、テスターにて出力確認をお願いいたします。
掲載内容を基に装着し本ユニット及び車両部品が破損しても弊社では保証出来ません。

すべての車種では御座いませんが、アンロック線（緑）は繋ぐと誤作動する場合があります。
その場合は対応車種ではない為、アンロック線を繋がずキーオン展開パターンでご使用ください。

▼取付方法　手順1

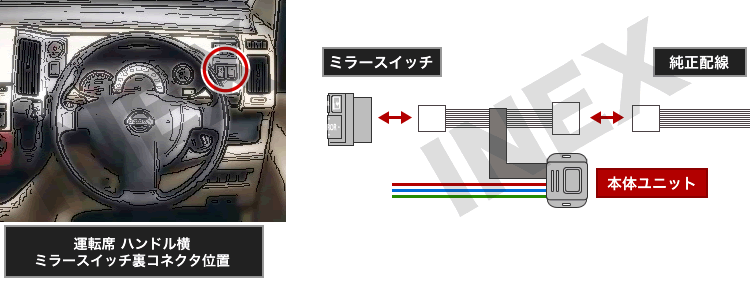

ハンドル右横にあるスイッチパネルを外してください。
ハンドル横にあるミラースイッチ裏コネクタを外し、本体ユニットのコネクタを割り込ませてください。





▼取付方法　手順2

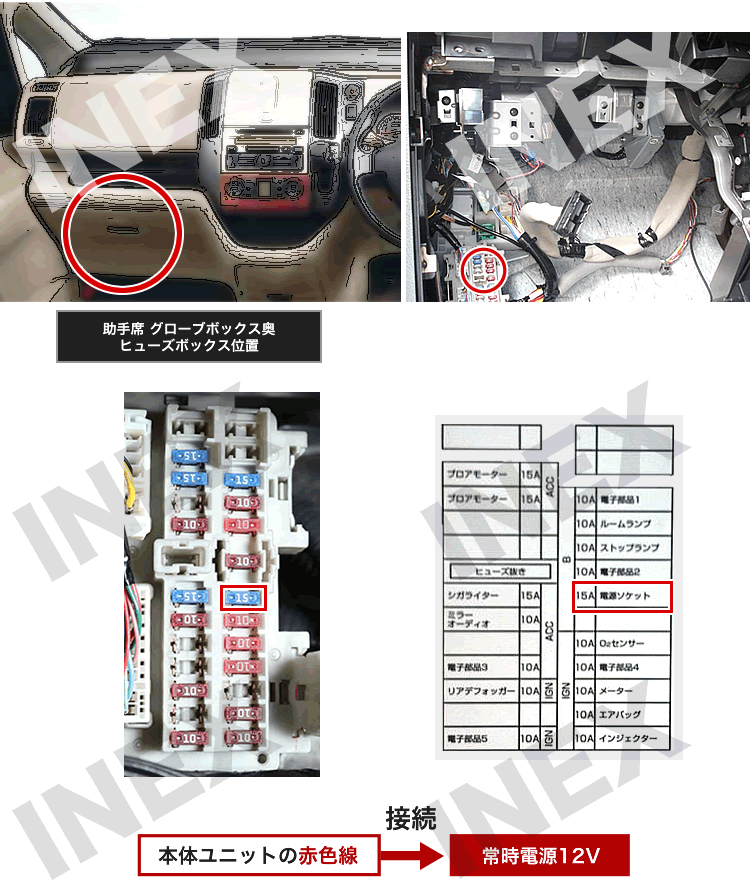

助手席側グローブボックスを外し、奥にあるヒューズボックスから本体ユニットの赤線と電源ソケット位置から常時電源を取り出してください。
ヒューズボックスではなくても別の常時電源線を使用しても大丈夫です。






▼取付方法　手順3

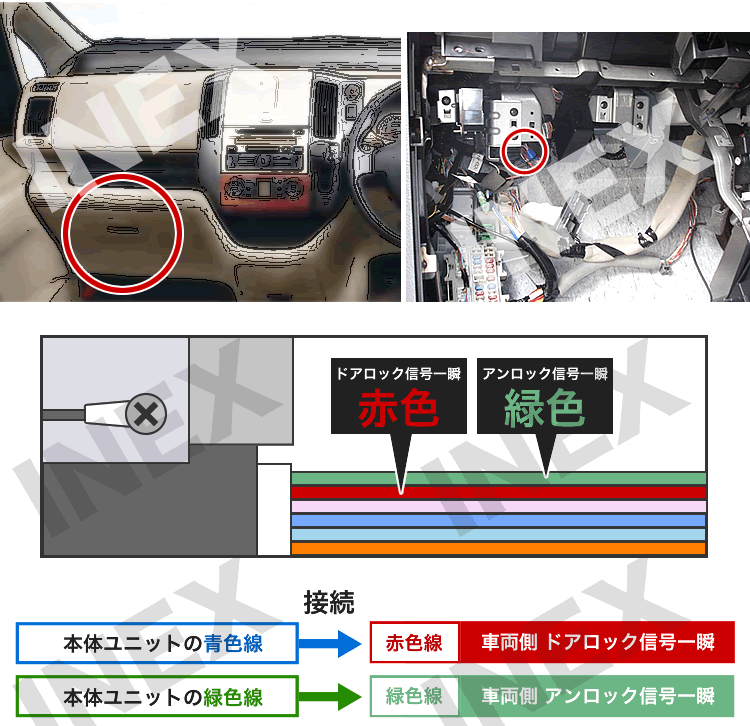

助手席側グローブボックス裏上部から
・本体ユニットの青線と車両側赤線（ドアロック信号一瞬12V）を接続
・本体ユニットの緑線と車両側緑線（アンロック信号一瞬12V）を接続
上記通り接続すれば、施錠でミラー収納・解錠でミラー展開の設定になります。

※本体ユニットの緑線と車両側緑線（アンロック信号一瞬12V）を接続しなければ、
施錠でミラー収納、キーオンでミラー展開設定にする事が可能です。
