ドアミラー自動格納化キット参考取付説明書
セレナ C26　H22.10-H28.8

車のグレード・年式・オプション等によって説明書記載の配線色と異なる場合がございます。 取り付けの際は必ず、テスターにて出力確認をお願いいたします。 掲載内容を基に装着し本ユニット及び車両部品が破損しても弊社では保証出来ません。 すべての車種では御座いませんが、アンロック線（緑）は繋ぐと誤作動する場合があります。 その場合は対応車種ではない為、アンロック線を繋がずキーオン展開パターンでご使用ください。

▼取付方法　手順1

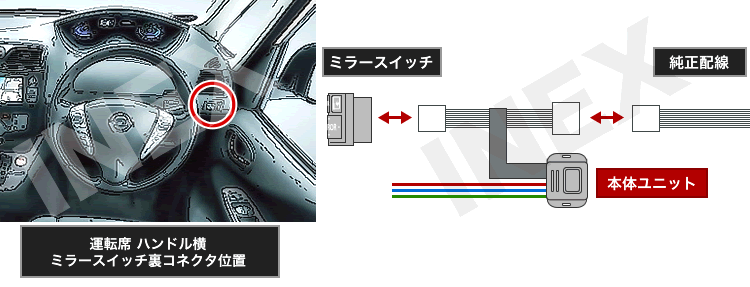

ハンドル右横にあるスイッチパネルを外してください。 ミラースイッチ裏に繋がっているコネクタを外し、本体ユニットのコネクタを割り込ませてください。

---

取付位置	配線接続箇所及び配線色
助手席側 ヒューズBOX上部の グローブボックス奥 15ピンカプラー	本体ユニット青線と車両側の水色線(ドアロック信号一瞬) 本体ユニット緑線と車両側の茶色線(アンロック信号一瞬) 上記通り接続すれば、施錠でミラー収納・解錠でミラー展開の設定になります。 ※アンロック信号一瞬12Vを接続しなければ、施錠でミラー収納キーオンでミラー展開設定になります。
ヒューズボックス	本体ユニットの赤線と常時電源12Vを接続
