ドアミラー自動格納化キット参考取付説明書
セレナ　C27系　H28.8-

車のグレード・年式・オプション等によって説明書記載の配線色と異なる場合がございます。
取り付けの際は必ず、テスターにて出力確認をお願いいたします。
掲載内容を基に装着し本ユニット及び車両部品が破損しても弊社では保証出来ません。

すべての車種では御座いませんが、アンロック線を繋ぐと誤作動する場合があります。
その場合は対応車種ではない為、アンロック線を繋がずキーオン展開パターンでご使用ください。

取付位置	配線接続箇所及び配線色

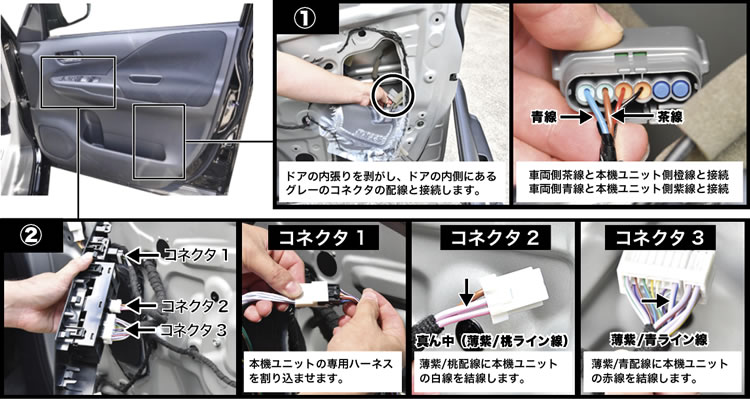

画像①参照運転席側内張り内グレーのコネクタ	本体ユニット橙線と車両側の茶線(ドアロック信号一瞬12V) 本体ユニット紫線と車両側の青線(アンロック信号一瞬12V) ※アンロック信号一瞬12Vを接続しなければ、施錠でミラー収納キーオンでミラー展開設定になります。
画像②参照コネクタ1	ドアミラースイッチ裏コネクタを外し、本体ユニットの専用ハーネスを割り込ませます。
画像②参照コネクタ2	本体ユニットの白線と車両側の薄紫桃ライン線（常時電源）を接続
画像②参照コネクタ3	本体ユニットの赤線と車両側の薄紫青ライン線（ACC線）を接続
