ドアミラー自動格納化キット参考取付説明書
NV350 キャラバン E26　H24.6-R3.10

車のグレード・年式・オプション等によって説明書記載の配線色と異なる場合がございます。
取り付けの際は必ず、テスターにて出力確認をお願いいたします。
掲載内容を基に装着し本ユニット及び車両部品が破損しても弊社では保証出来ません。

すべての車種では御座いませんが、アンロック線（緑）は繋ぐと誤作動する場合があります。
その場合は対応車種ではない為、アンロック線を繋がずキーオン展開パターンでご使用ください。

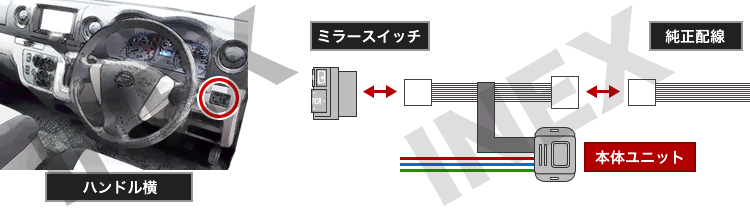

▼取付方法　手順1
サイドパネル、インテリアパネルを外します。
ハンドル横にあるミラースイッチ裏コネクタを外し、本体ユニットのコネクタを割り込ませてください。

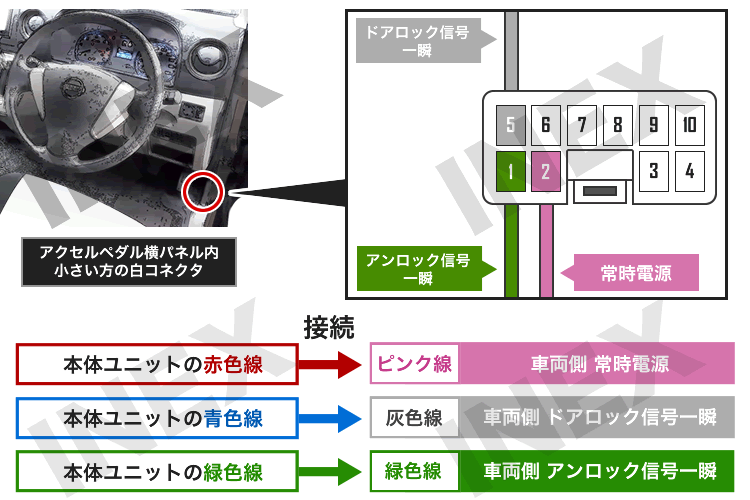

▼取付方法　手順2
運転席側足元アクセルペダル横のパネルを外し2個あるコネクタの小さい方に各配線を接続してください。
・本体ユニットの赤線と車両側ピンク線（常時電源）を接続
・本体ユニットの青線と車両側灰色線（ドアロック信号一瞬12V）を接続
・本体ユニットの緑線と車両側緑線（アンロック信号一瞬12V）を接続
上記通り接続すれば、施錠でミラー収納・解錠でミラー展開の設定になります。

※本体ユニットの緑線と車両側緑線（アンロック信号一瞬12V）を接続しなければ、
施錠でミラー収納、キーオンでミラー展開設定にする事が可能です。
