ドアミラー自動格納化キット参考取付説明書
エルグランド　E52　H22.8- シートメモリー無し車用

車のグレード・年式・オプション等によって説明書記載の配線色と異なる場合がございます。
取り付けの際は必ず、テスターにて出力確認をお願いいたします。
掲載内容を基に装着し本ユニット及び車両部品が破損しても弊社では保証出来ません。

すべての車種では御座いませんが、アンロック線（緑）は繋ぐと誤作動する場合があります。
その場合は対応車種ではない為、アンロック線を繋がずキーオン展開パターンでご使用ください。

▼取付方法　手順1
最初に運転席側フロントドアの内張りを剥がします。

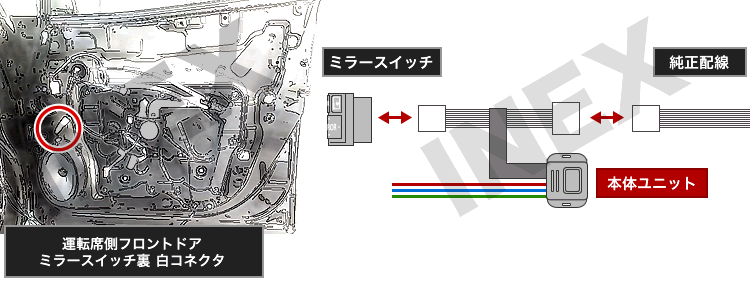

ドアミラースイッチ裏コネクタを外し、本体ユニットのコネクタを割り込ませてください。






▼取付方法　手順2

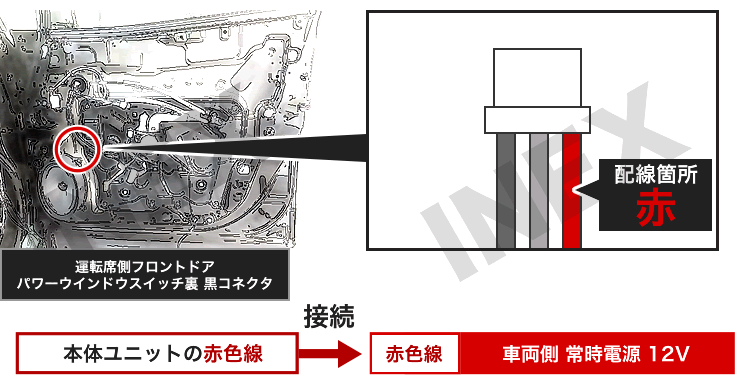

パワーウインドウスイッチ裏コネクタから本体ユニットの赤色線と（常時電源線12V）を結線してください。






▼取付方法　手順3

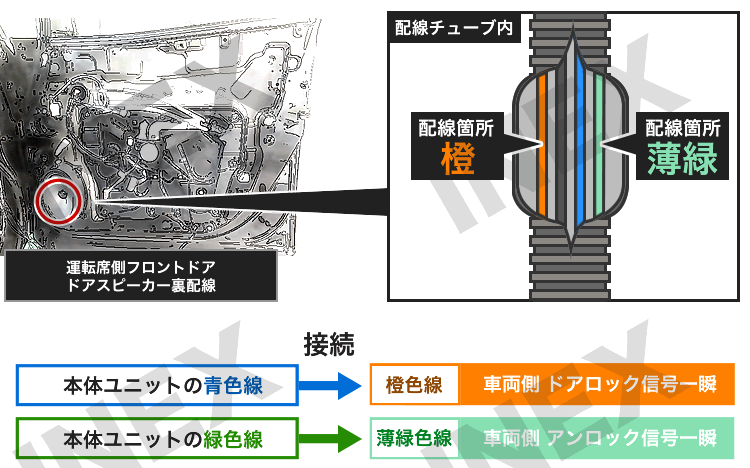

ドアスピーカー裏にある配線チューブの中の配線から
・本体ユニットの青色線と橙色線（ドアロック信号一瞬12V）を接続
・本体ユニットの緑色線と薄緑色線（アンロック信号一瞬12V）を接続
上記通り接続すれば、施錠でミラー収納・解錠でミラー展開の設定になります。

※本体ユニットの緑色線と薄緑色線（アンロック信号一瞬12V）を接続しなければ、施錠でミラー収納、キーオンでミラー展開設定にする事が可能です。
