ドアミラー自動格納化キット参考取付説明書
ハイゼットカーゴ/ハイゼットカーゴ クルーズ　S321V /S331V　H20.1-
ピクシスバン　S321M/S331M　H23.12-

車のグレード・年式・オプション等によって説明書記載の配線色と異なる場合がございます。 取り付けの際は必ず、テスターにて出力確認をお願いいたします。 掲載内容を基に装着し本ユニット及び車両部品が破損しても弊社では保証出来ません。 すべての車種では御座いませんが、アンロック線を繋ぐと誤作動する場合があります。 その場合は対応車種ではない為、アンロック線を繋がずキーオン展開パターンでご使用ください。

取付位置	配線接続箇所及び配線色
ドアミラースイッチ裏 コネクタ	ドアミラースイッチ裏コネクタを外し、 本体ユニットのコネクタを割り込ませてください。

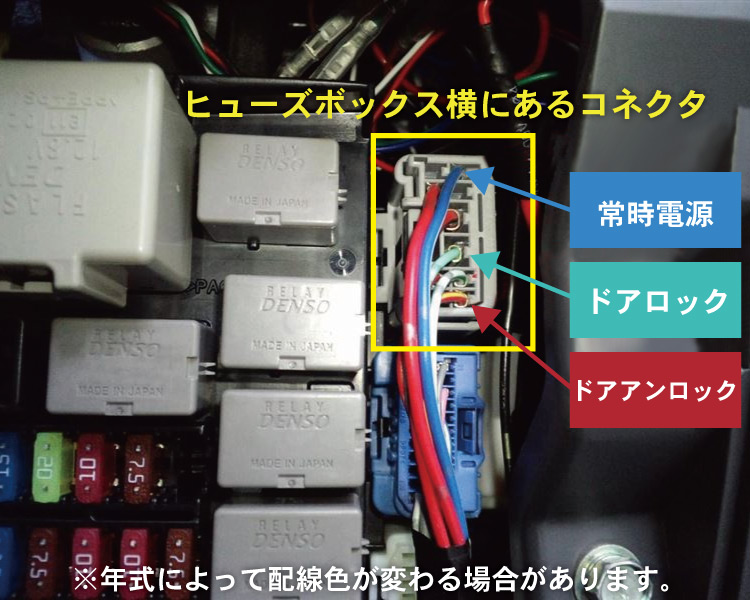

運転席足元 ヒューズボックス横 にあるコネクタ （下画像参照）	本体ユニット赤線と青白線（常時電源12V）を接続してください。 本体ユニット青線と車両側の白緑線(ドアロック信号一瞬12V) 本体ユニット緑線と車両側の赤黄線(アンロック信号一瞬12V) 上記通り接続すれば、施錠でミラー収納・解錠でミラー展開の設定になります。 ※アンロック信号一瞬12Vを接続しなければ、施錠でミラー収納キーオンでミラー展開設定になります。 ※下画像は参考程度にお考えください。年式によって配線色が変わる場合がございますので、必ずテスタで信号をご確認ください。
