ドアミラー自動格納化キット参考取付説明書
プリウス ZVW30 前期 H21.5-H23.12 / 後期 H23.12-H27.11
プリウスPHV　ZVW35　H24.1-H28.4
※前期と後期でカプラー形状が異なる為、適合製品が異なりますのでご注意ください。

車のグレード・年式・オプション等によって説明書記載の配線色と異なる場合がございます。 取り付けの際は必ず、テスターにて出力確認をお願いいたします。 掲載内容を基に装着し本ユニット及び車両部品が破損しても弊社では保証出来ません。 すべての車種では御座いませんが、アンロック線（緑）は繋ぐと誤作動する場合があります。 その場合は対応車種ではない為、アンロック線を繋がずキーオン展開パターンでご使用ください。

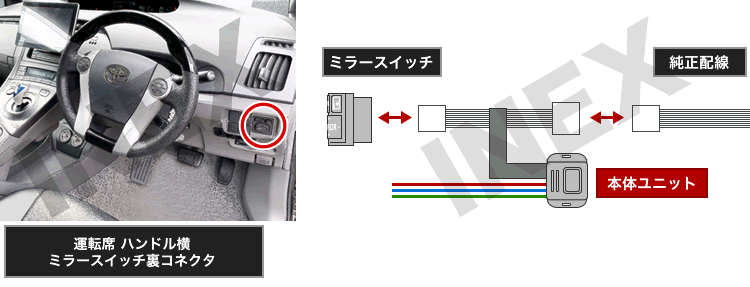

▼取付方法　手順1

ハンドル横ミラースイッチ裏側のコネクタをを外し、本体ユニットのコネクタを割り込ませてください。

---

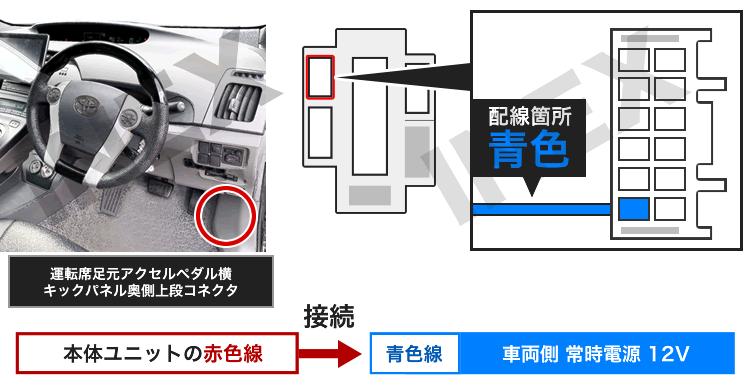

▼取付方法　手順2

運転席足元、アクセルぺダル横のキックパネル内の奥側上段にあるコネクタから本体ユニットの赤色線と青色線（常時電源12V）を接続してください。

---

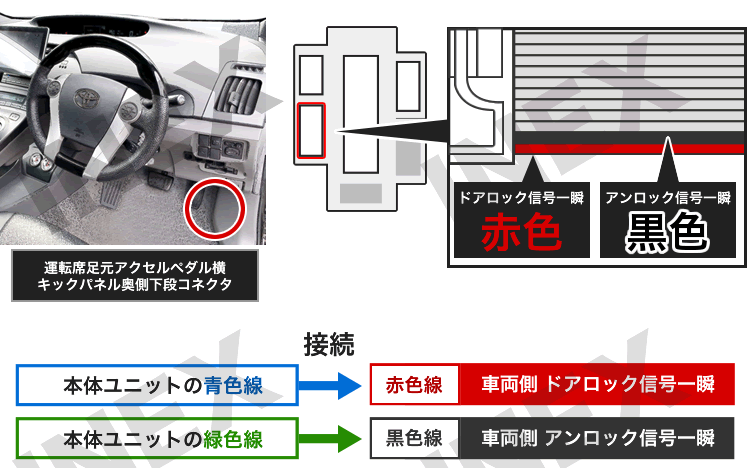

▼取付方法　手順3

運転席足元、アクセルぺダル横のキックパネル内の奥側下段にあるコネクタから ・本体ユニットの青色線と赤色線（ドアロック信号一瞬12V）を接続 ・本体ユニットの緑色線と黒色線（アンロック信号一瞬12V）を接続 それぞれ結線すれば、施錠でミラー収納・解錠でミラー展開の設定になります。 ※本体ユニットの緑色線と黒色線（アンロック信号一瞬12V）を接続しなければ、施錠でミラー収納、キーオンでミラー展開設定にする事が可能です。
